Kuidas paigaldada ida-lääne suunaline ballasti päikesepatarei paigaldussüsteem?

[Ettevalmistus enne paigaldamist]

Siin on loetelu üksustest, mille peate enne installimist ette valmistama:

Tööriistad:

Kruvikeeraja: kasutatakse kruvide tugevaks pingutamiseks.

Mõõdulint: kasutatakse klambri õiges asendis.

Tase: kasutatakse kinnitamaks, et kronstein on horisontaalselt paigaldatud.

Meie päikeseballastsüsteem sisaldab järgmisi tarvikuid:

Eelmonteeritud statiivi tugi, rööbastee ja siini liitmik,Keskmine klamberJa otsaklamber, rööpaklamber, maandusklamber jaMaanduskork、Ballastialus、M8*60 kuuskantpoldid ja M8 äärikumutter. Tuleb märkida, et tsemendiplokid peate ise varustama.

Eelmonteeritud statiivi tugi

Raudtee ja raudteeliitmik

Keskmine klamber ja otsaklamber

Rööpaklamber

Maandusklamber ja maandusklamber

Ballast salv

[1. samm]

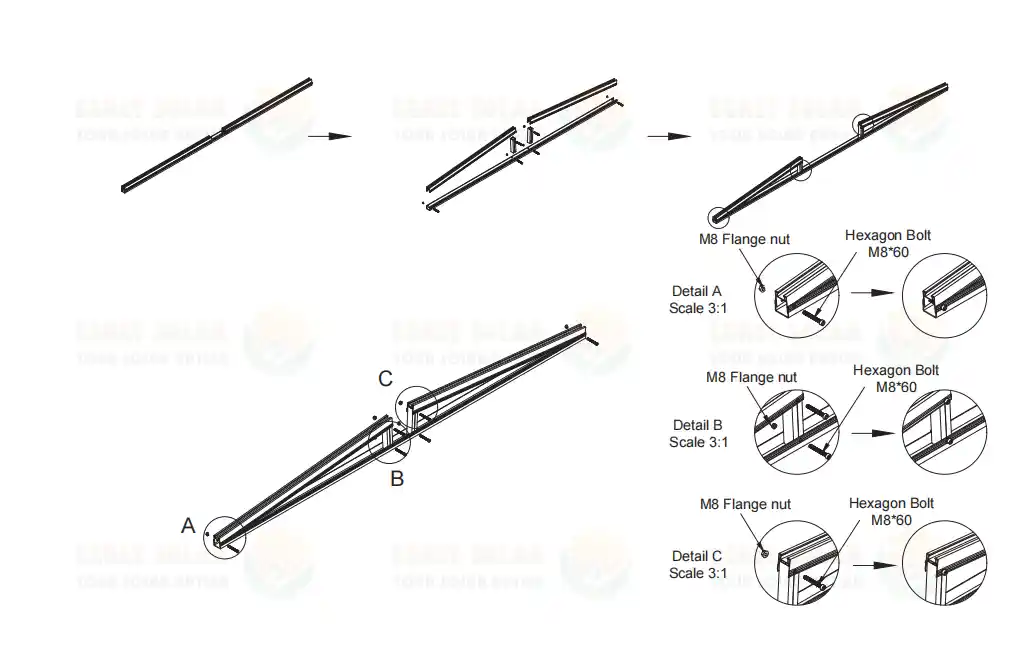

Pöörake lahti eelmonteeritud kronstein ja paigaldage statiivi kronsteini kinnitamiseks M8*60 kuuskantpoldid ja M8 äärikumutrid punktidesse A, B ja C, mis on märgitud alloleval joonisel.

[2. samm]

Vastavalt joonistele on Solar Flat Roof Mounting Systemi eelmonteeritud statiivitoed paigutatud 2500 mm vahedega.

[3. samm]

Asetage liiteseadis kordamööda eelnevalt kokkupandud statiivitoesse ja kahe liitealuse vaheline kaugus on ligikaudu 1275 mm, nagu on näidatud joonisel.

[Samm 4]

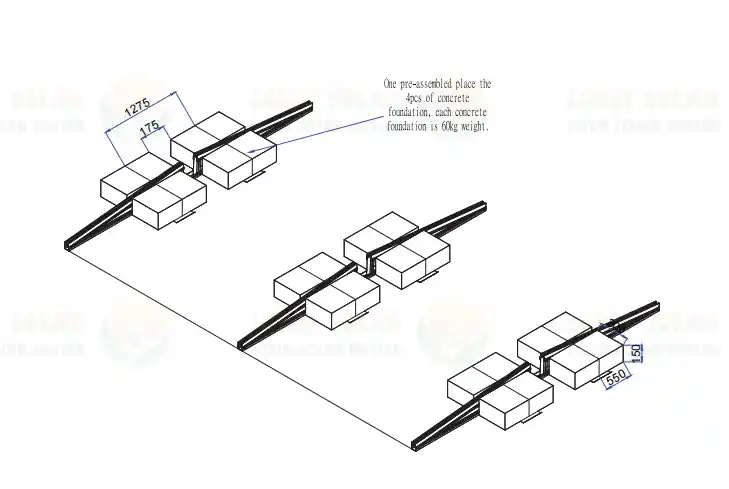

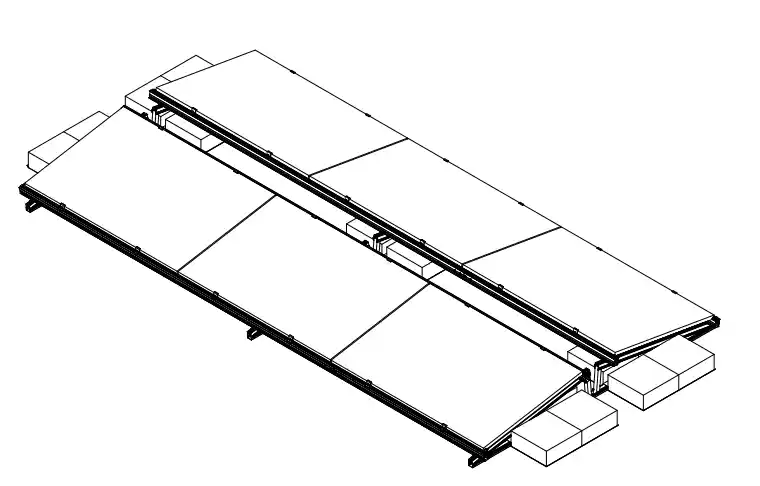

Asetage betoonplokk ballastialusele. Tuleb märkida, et üks kokkupandud statiivitugi vajab toestamist neljale betoonplokile ja iga betoonplokk peab kaaluma vähemalt 60 kg. Betoonist lamekatusega ballast päikesepatarei paigaldussüsteemi tsemendiplokkide mõõtmed ja paigutus on näidatud järgmisel joonisel.

[5. samm]

Järgnevalt on ülaltoodud statiivitoe, ballastialuse ja betoonploki pealtvaade pärast ülaltoodud paigaldusetappide lõpetamist.

[6. samm]

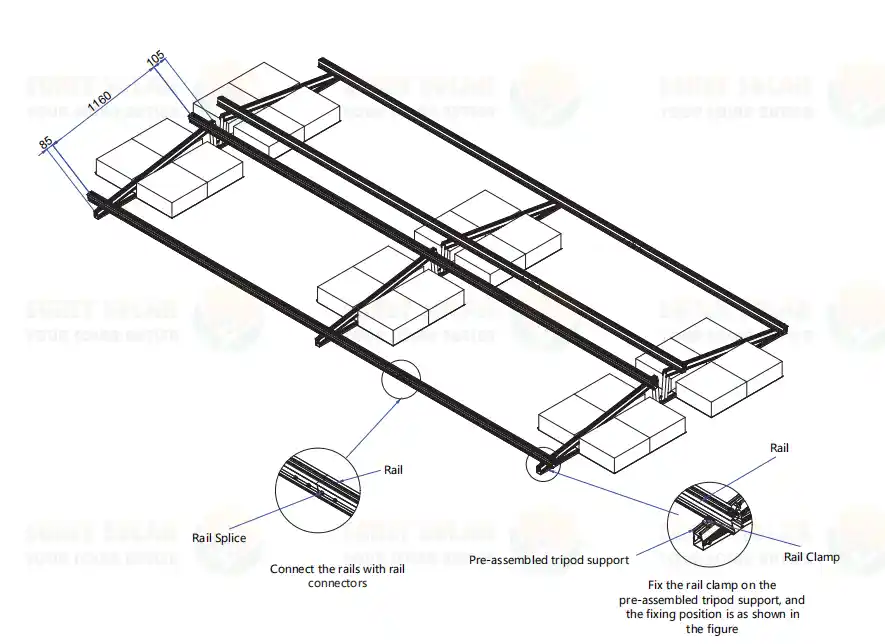

Ühendage siinid siiniliitmiku abil ja kinnitage siini klambrid eelmonteeritud statiiviklambri külge, nagu joonisel näidatud.

[Samm 7]

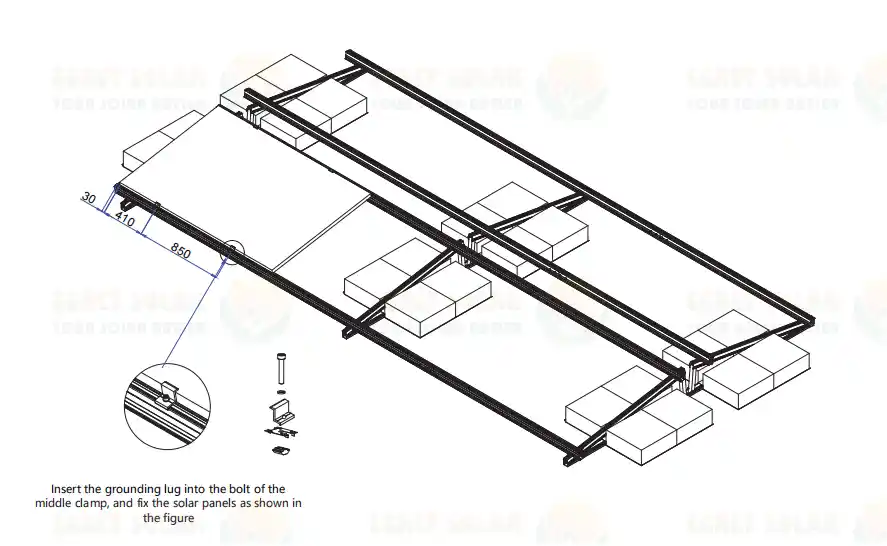

Asetage päikesepaneel siinile ja sisestage maandusklamber keskmise klambri polti, nagu joonisel näidatud.

[8. samm]

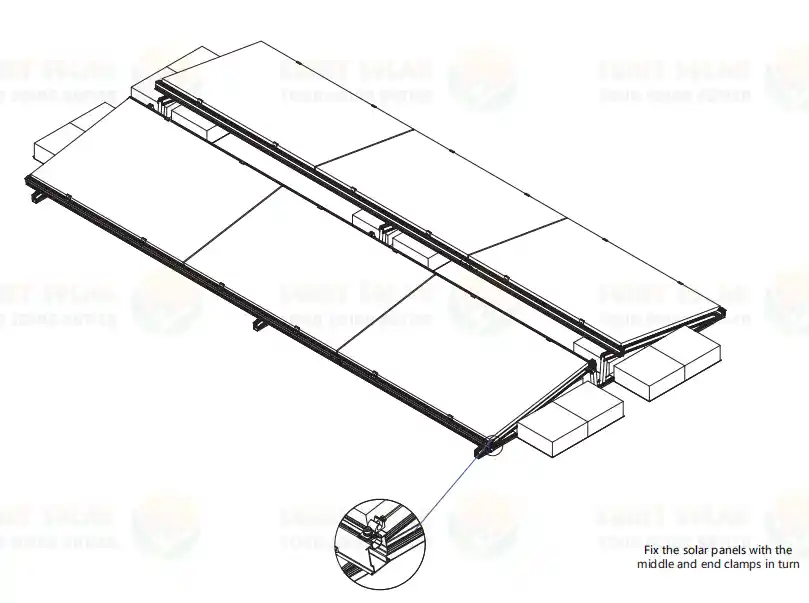

Asetage päikesepaneelid järjestikku ja seejärel paigaldage nende kinnitamiseks keskmine klamber ja otsaklamber, nagu on näidatud joonisel. See viib lõpule kogu ida-lääne päikeseballastiga kinnitussüsteemi paigaldamise.

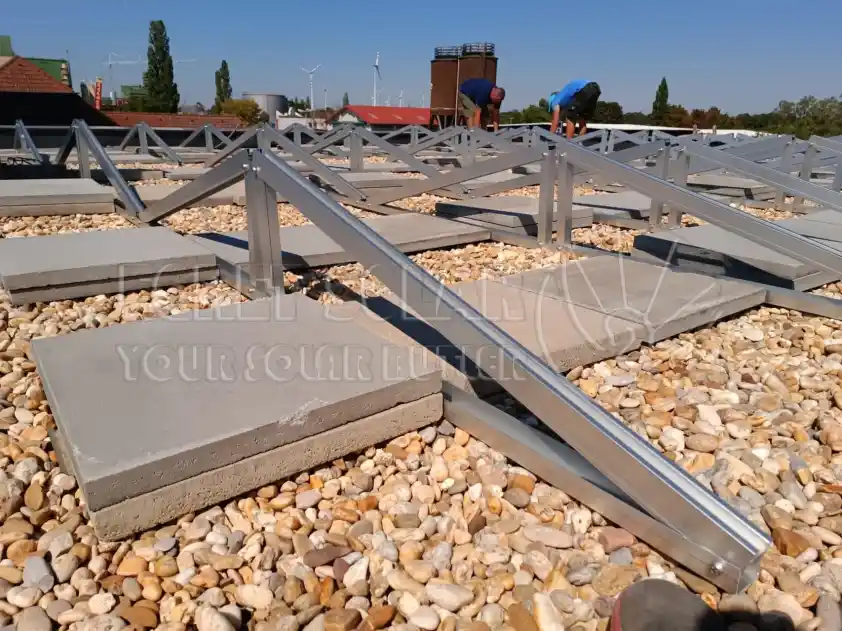

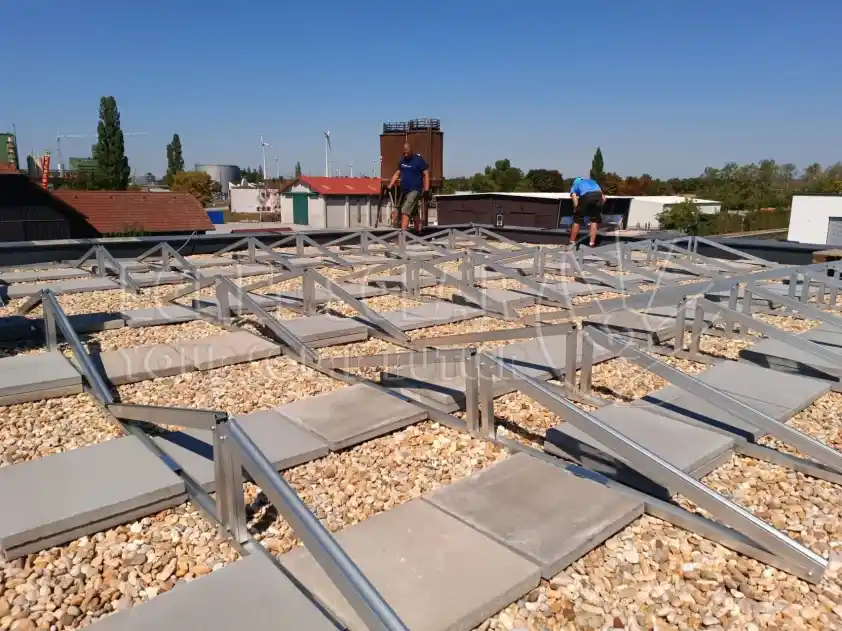

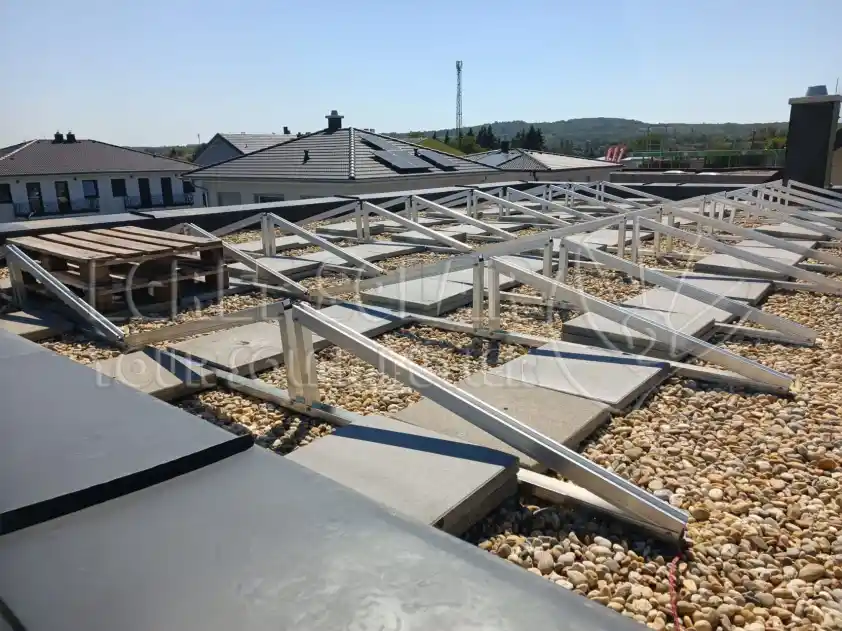

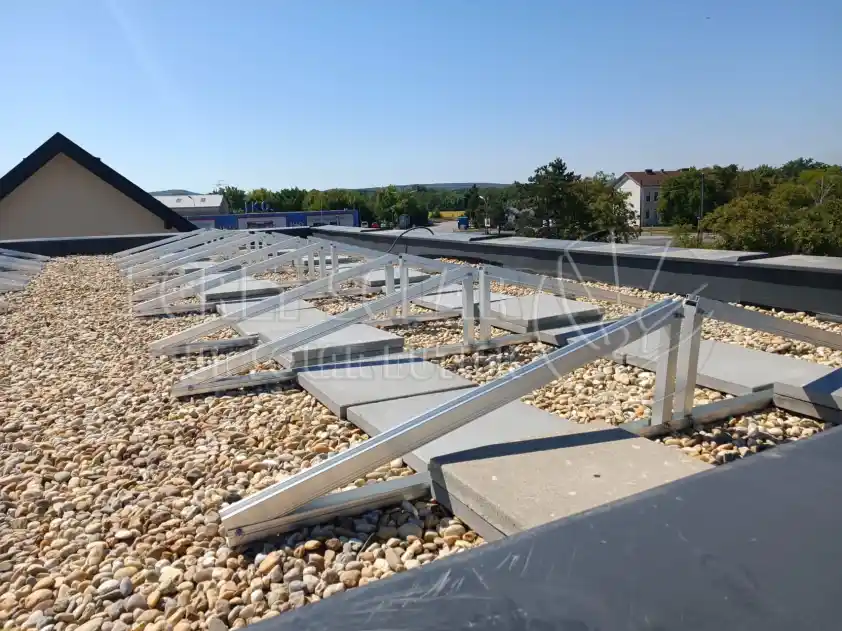

[Paigaldamise näide]
