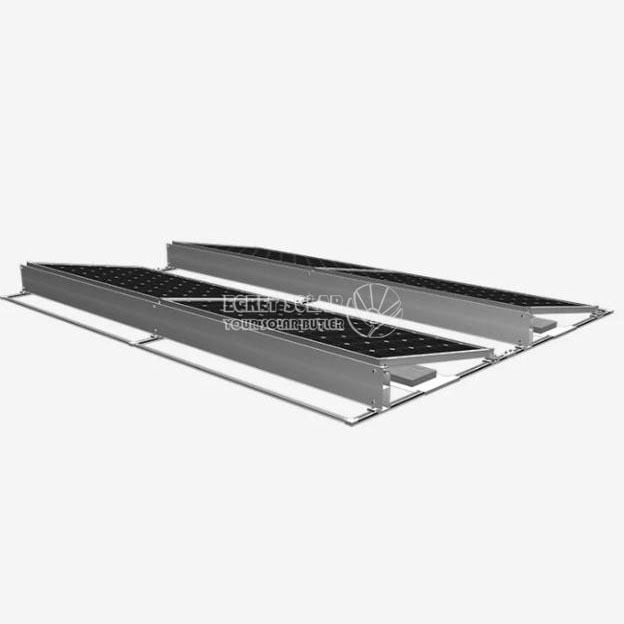

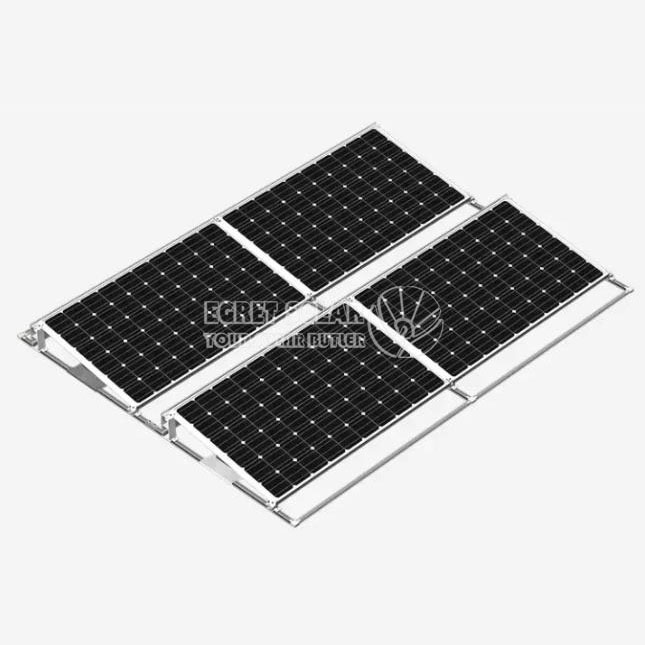

Lamekatuse ballastiga päikesepatarei paigaldussüsteem (ühepoolne)

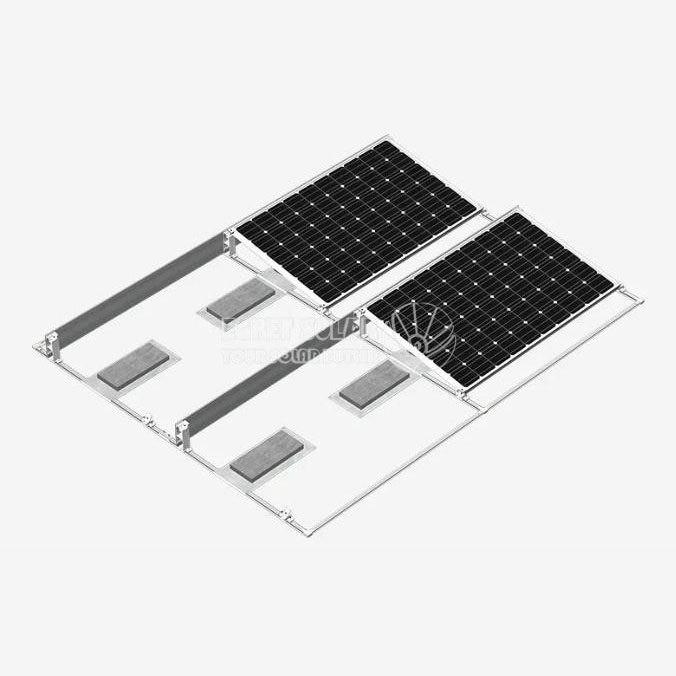

Lamekatusega ballastiga päikesepatareisüsteemid on odavad ja kergesti paigaldatavad PV-moodulid. Süsteemi saab kasutada ka maapinnal. Riiulisüsteemil on paneelide all kaubaalused, millele asetatakse rasked betoonplokid. Nende plokkide kaal hoiab päikesepaneelid lamekatusel.

Kivide või betoonplokkide raskust kasutatakse ballastiga süsteemides, et seista vastu tuuletõusule ja päikesepatareile mõjuvatele seismilistele raputusjõududele. Ballastsüsteemid koosnevad tavaliselt omavahel ühendatud ridadest ja veergudest, mis on võimelised (osaliselt) punktkoormust üle kandma ühelt moodulilt mitmele naaberosale.

Lamekatusega ballastiga päikesepatareid saab kujundada fikseeritud nurga või reguleeritavate kronsteinidega vastavalt kliendi vajadustele. Neid saab paigaldada otse betoonkatusele või plokkidele. Ekstrudeeritud alumiiniumist päikesepaneelide paigalduskomplektid on eelnevalt kokku pandud, et lihtsustada paigaldamist, säästes tööaega ja kulusid.

Eelised:

● Mitteläbiv paigaldus: väldib katusekonstruktsiooni kahjustamist, kasutades süsteemi ankurdamiseks ballasti.

● Reguleeritav kaldekujundus: optimeerige energia kogumist 10° kuni 30° kaldevahemikuga, suurendades päikeseenergia efektiivsust.

● Vastupidav konstruktsioon: valmistatud korrosioonikindlast alumiiniumist ja roostevabast terasest, tagades pikaealisuse ka karmi ilmaga.

● Kiire ja lihtne seadistamine: eelmonteeritud osad ja lihtsalt järgitavad juhised muudavad paigaldamise kiiremaks ja lihtsamaks.

● Lai kasutusala: sobib erinevat tüüpi lamekatustele, sealhulgas betoon-, membraan- ja EPDM-katustele.

Toote rakendusnäited

Suure lamekatusega ärihoonele oli vaja paigaldada päikeseenergiasüsteem, et vähendada energiakulusid ja süsiniku jalajälge. Hoonel olid konstruktsioonilised piirangud ja klient eelistas katuse terviklikkuse kahjustamise vältimiseks mitteläbilaskvat lahendust. Pärast erinevate võimaluste hindamist ühepoolse ballastiga lamekatuse päikesekinnitussüsteem.

TOOTE PARAMEETRID

KKK

K1: Millist tüüpi katustel saab seda süsteemi kasutada?

A1: süsteem ühildub lame- või väikese kaldega katustega, sealhulgas betoon-, membraan- ja EPDM-pindadega.

Q2: Kas selle süsteemi jaoks on vaja katuse läbiviimist?

V2: Ei, süsteem on ballastiga, mis tähendab, et see kasutab raskusi, nagu betoonplokid või sillutuskivid, et kinnitada konstruktsioon ilma katuse läbiviikudeta.

Q3: Mis on maksimaalne kaldenurk?

A3: kaldenurka saab reguleerida vahemikus 10° kuni 30°, mis võimaldab teil optimeerida päikesepaneelide jõudlust teie asukoha põhjal.

Q4: Kas süsteem on varustatud liiteseadmega?

A4: Ei, liiteseadis (betoonplokid või sillutuskivid) tuleb hankida eraldi ja lisada süsteemi turvalisuse tagamiseks.

K5: Kui suure tuule- ja lumekoormuse suudab süsteem vastu pidada?

A5: süsteem on konstrueeritud taluma tuule kiirust kuni 130 mph (209 km/h) ja lumekoormust kuni 1,5 kN/m².

K6: Kas seda süsteemi saab kasutada äri- ja elamuprojektide jaoks?

V6: Jah, lamekatusega ballastiga päikesepatarei paigaldussüsteem sobib nii äri- kui ka elamute lamekatuste päikesepatareide paigaldamiseks.

K7: Mis tüüpi päikesepaneelid selle süsteemiga ühilduvad?

A7: süsteem on ette nähtud standardsete 60- ja 72-elemendiliste päikesepaneelide jaoks.

Q8: Kas see süsteem on korrosioonikindel?

A8: Jah, alumiiniumist ja roostevabast terasest komponendid on korrosioonikindlad, tagades pikaajalise vastupidavuse.
