Otsaklambrid

TheOtsaklambrid kohtaHaigur Päike, nagu ka keskmine surveplokk, peab ühilduma komponendi raami paksusega (tavaliselt 30-40 mm), see võib ollaKohandatudvastavalt erinevatele insenerilahendustele ja see on valmistatud anodeeritud alumiiniumisulamist materjalist, et vältida komponendi raami korrosiooni ja mängida samal ajal isoleerivat rolli.

Põhifunktsioonid

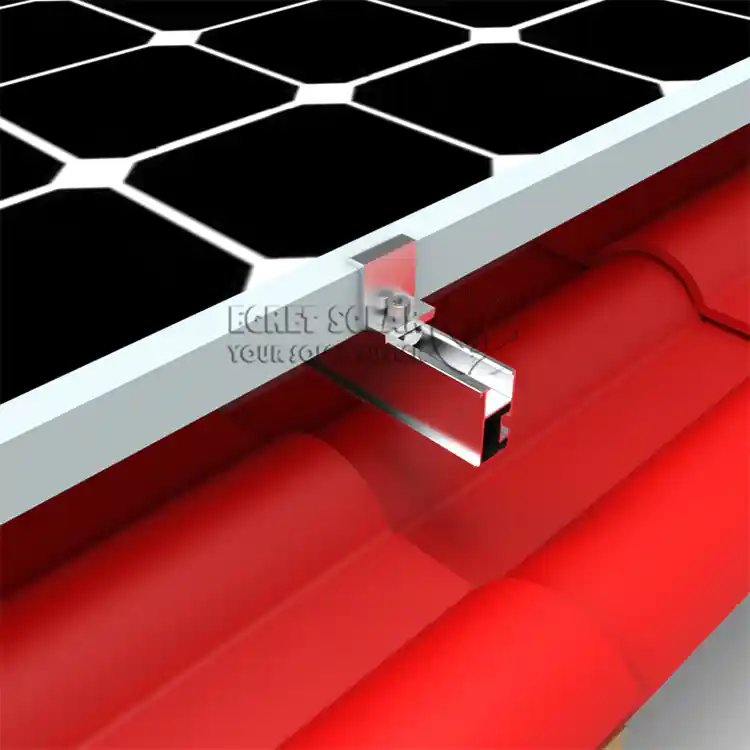

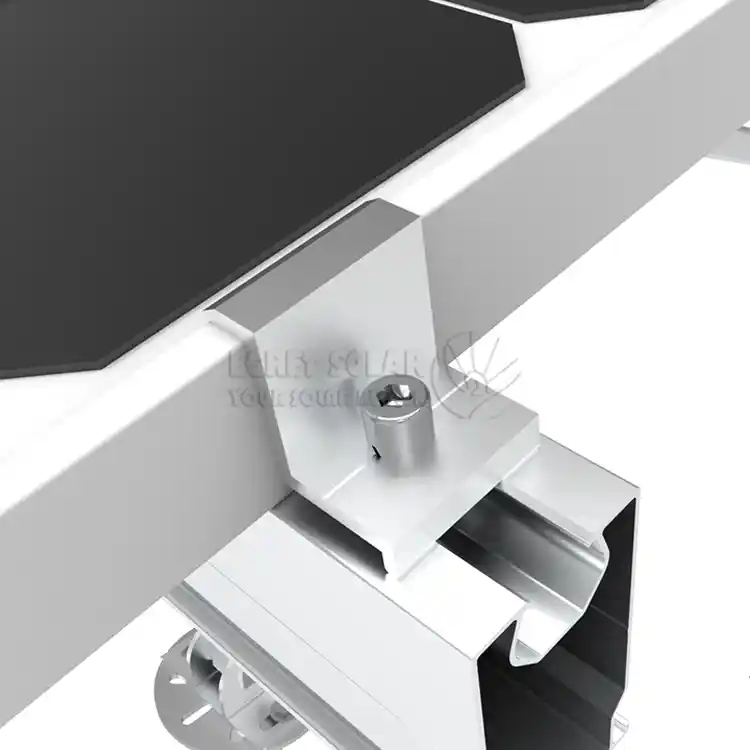

otsaklamber päikeseenergiakinnitab iga rea ​​välimise komponendi raami siini otsa, et vältida selle mahalibisemist. Samal ajal aitab komponentide servade vajutamine vähendada tuule, vihma ja tolmu sissetungi külgedelt. See asub massiivi servas ja kannab vahetult kõige tugevamat tuuletõstejõudu (ülestõmbejõud) ja tuule imemisjõudu. See on tuulekindla konstruktsiooni peamine jõudu kandev punkt ja sellel peab olema piisav mehaaniline tugevus.

Päikeseklambri erinevus

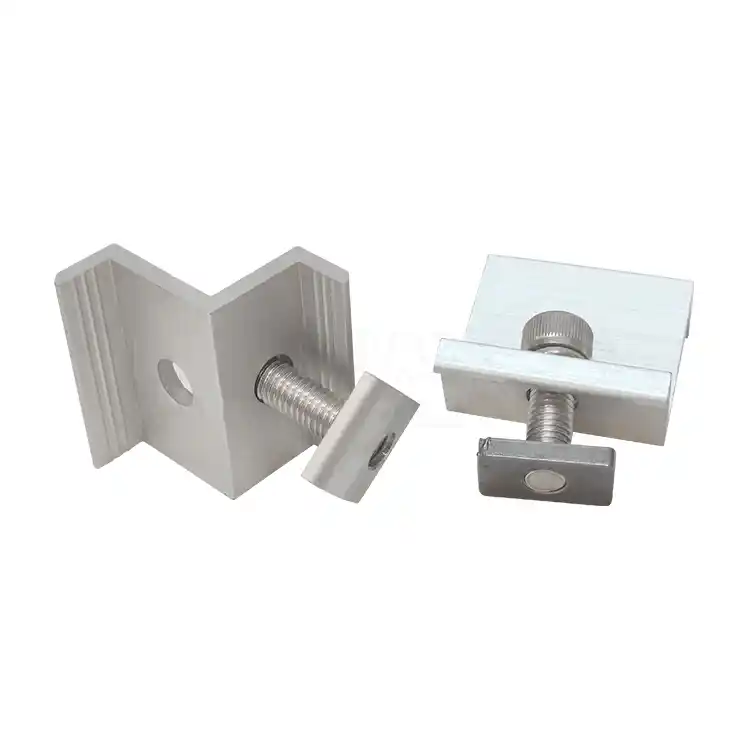

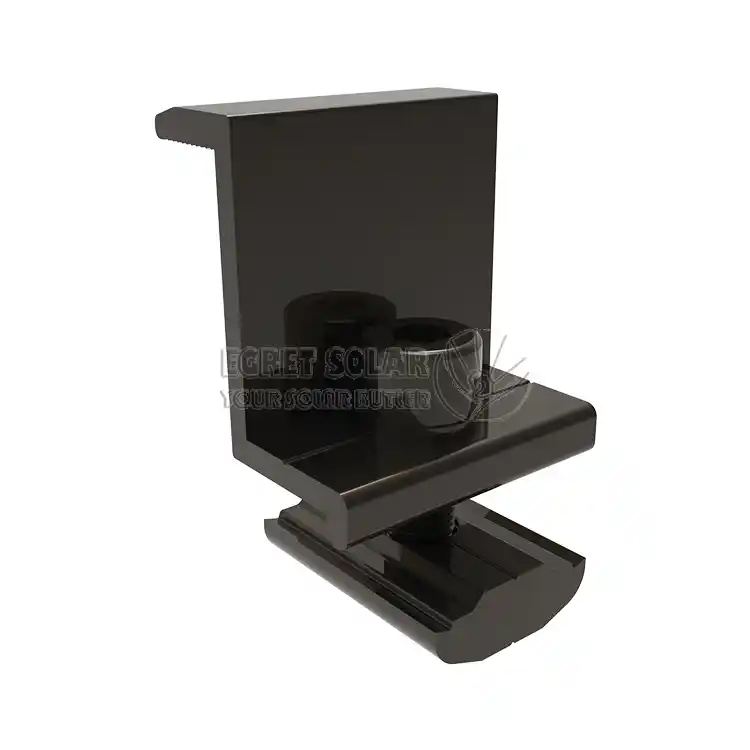

Seadme paigaldusasendotsaklamber päikesepaneelideleon massiivi alguses ja lõpus ning fikseeritud on ainult ühe mooduli välimine raam. Selle põhijõud kannab peamiselt tugevaimat servatuulekoormust mooduli ühelt küljelt ja samal ajal mängib terminali fikseerimise rolli, takistades äärmist tuulesurvet ja tihendades serva. Välimus on tavaliselt kujundatud nii, et üks ots on suletud või millel on otsakate.

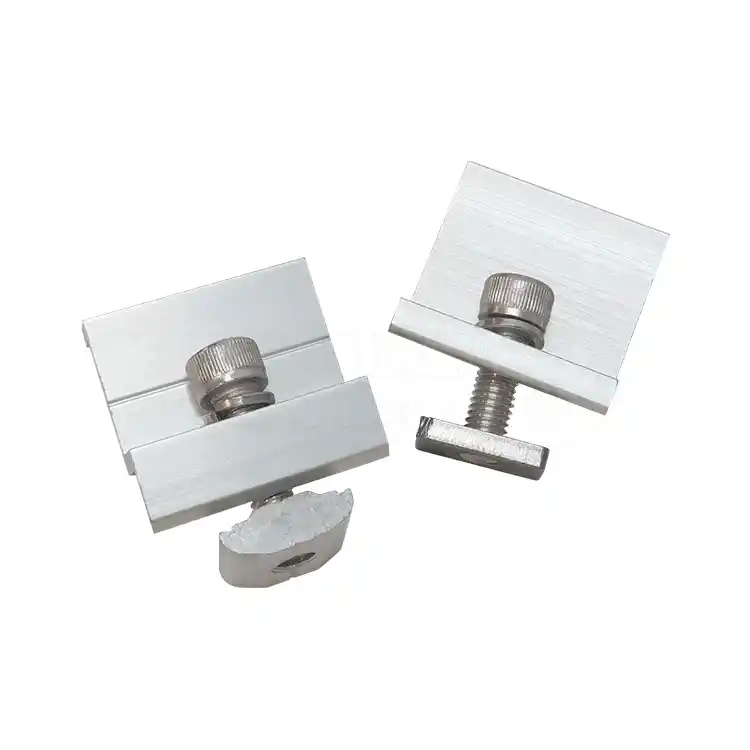

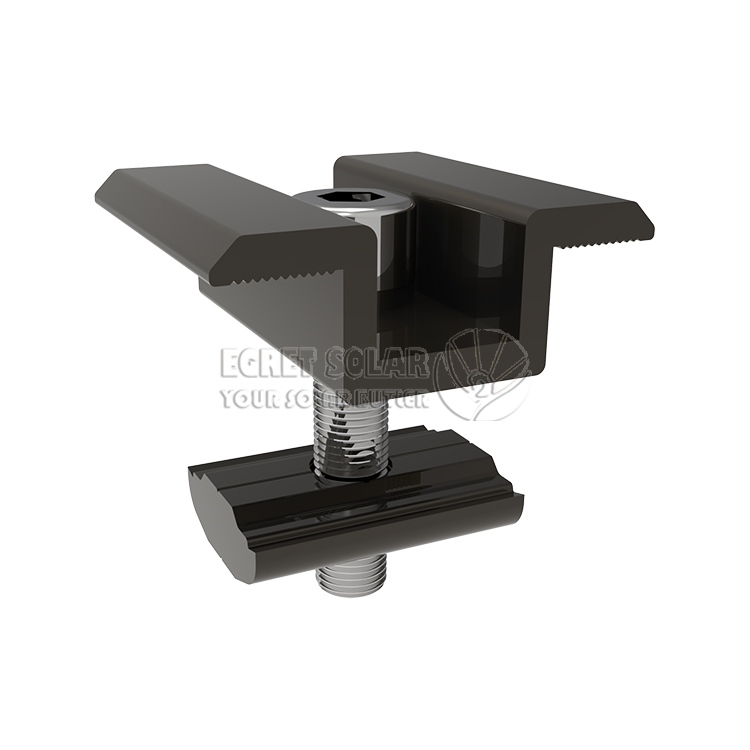

Mid Clamp paigaldatakse massiivi keskele ja see kinnitab samaaegselt kahe külgneva komponendi siseraamid, kandes kahe külgneva komponendi poolt edastatavat jõudu. Peamiselt peab see vastu ülespoole suunatud tuule tõstejõule. Keskklambri mõlemad otsad on avatud ja neid kasutatakse paneeli hoidmiseks.

Disaini põhimõtted

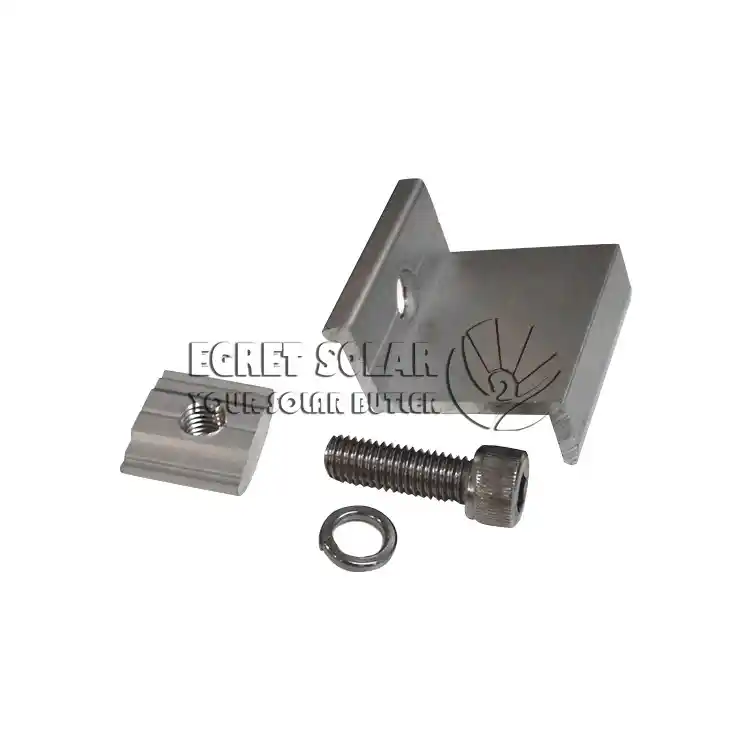

Toote disain lahendab peamised probleemid, mida praktilises inseneritöös sageli ette tuleb. Traditsiooniline otsasurveplokk on pingutamisel altid pöörlema ​​ja nihkuma.Haigur Päikekujundusedotsaklambrid päikesepaneelide paigaldamiseksProjekteeritud, välja töötatud ja toodetud kolme nurga all olev laagripind muudab kinnitamisel tekkiva pöörlemisjõu ainulaadse kontaktpinna kaudu vertikaalseks allapoole suunatud lukustusjõuks, lahendades selle probleemi põhimõtteliselt ja muutes paigalduse kindlamaks. Libisemisvastaste hammastega T-poldi disain Poldid saab kinnitamiseks kinnitada juhtrelsi soontesse, mis muudab ühe käega paigaldamise võimalikuks ja mugavamaks.

Inimesed küsivad ka

K: Miks peab see olema samast kaubamärgist või ühilduvast seeriast kui juhtsiinid ja komponendid? Kas neid saab juhuslikult kasutada?

V: Neid ei ole soovitatav segada. Mehaanilise mittevastavuse tõttu on erinevate kaubamärkide profiilide (juhtsiinide) soone laius ja kuju taluvus erinev. Thepäikesepaneeli otsaklambrid

või T-polt ei pruugi olla õigesti sisestatud või lukustatud, mille tulemuseks on ebastabiilne paigaldus.

K: Paigaldamise ajal jäävad poldid keerlema ​​ja neid ei saa pingutada. Mida ma peaksin tegema?

V: Selle põhjuseks võib olla vale paigaldusjärjestus või tööriistad. Esmalt veenduge, et poldipea on õigesti juhtrööpa soonde sisestatud. Teiseks tuleb kasutada pöördemomendi võtit ja pingutada vastavalt toote kasutusjuhendis määratud pöördemomendi väärtusele (tavaliselt vahemikus 16–20 njuutonmeetrit). Kõigepealt pingutage see käsitsi ja seejärel lõpuks momendivõtmega.

K: Millised on erinõuded materjalide valikule lumistes ja külmades piirkondades?

V: Peamise materjalina on soovitatav kasutada alumiiniumisulamit. Pind on töödeldud anodeeritud oksüdatsiooniga, et tagada hea kaitsekiht ja vältida korrosiooni.
