Kahe U-poldi päikesepaneeli keskmine klamber

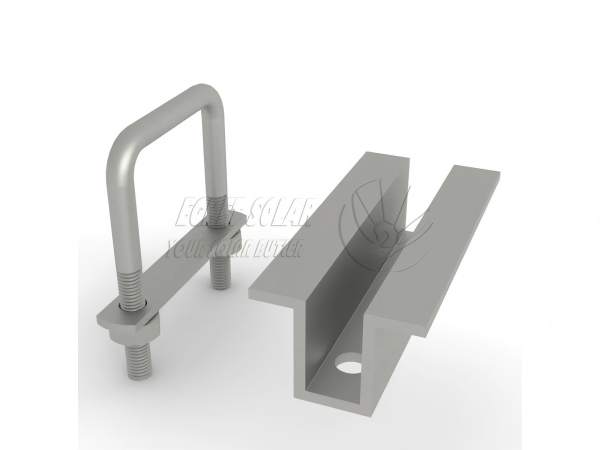

Egret dual U poldiga päikesepaneeli keskklambrit kasutatakse päikesepaneelide kinnitamiseks mõlemal küljel keskmises asendis kahe külgneva päikesepaneeli vahel. Erinevalt tavalisest päikese keskklambrist jaotsaklamber, on klambri korpus pikem, 80-100 mm, mille tulemuseks on ühtlasem jõu jaotus ja puhverstruktuuri moodustamine, mis takistab fotogalvaanilise alumiiniumraami muljumist ja kriimustamist.

Toote standardpikkus hõlmab 80-100 mm ja aktsepteeritakse ka muid kohandatud pikkusi. See ühildub turul oleva peavoolu 30/35/40 mm fotogalvaanilise mooduli paksusega; U-kujulise kõrgust saab kohandada nii, et see vastaks ruudukujuliste terasest peatalade erinevatele spetsifikatsioonidele.

TOOTE PARAMEETRID

Kohandamise juhised

Alumiiniumist klambri pikkuse valik: 80 mm kuni 120 mm

Sobiv PV paneeli raami kõrgus: 30 kuni 40 mm

U-poldi ava laius (sobib ristkülikukujuliste torude peataladele): 40/60/80/100mm, sobib 40×60, 50×80, 50×100 jne ristkülikukujulistele konsoolidele

U Poldi PV kinnitusdetaili läbimõõt: tavaliselt M8 ja M6

Kui kronsteini rööp on ümmargune toru, võite kasutada U-kujulist ümarat polti; Kui kasutatakse U-kujulist terast, võib kasutadapäikese keskklamber plastikmutriga .

Kaasasolevad komponendid

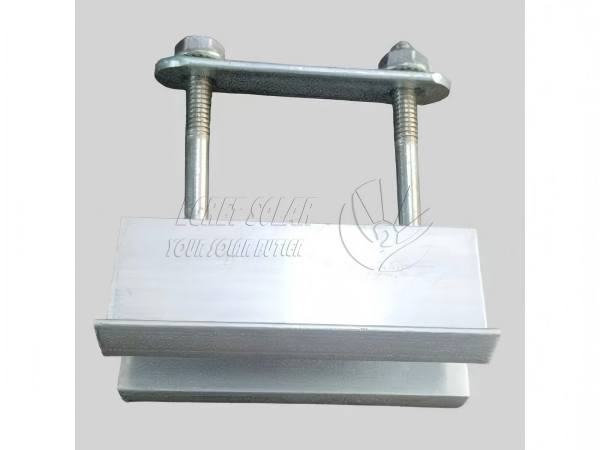

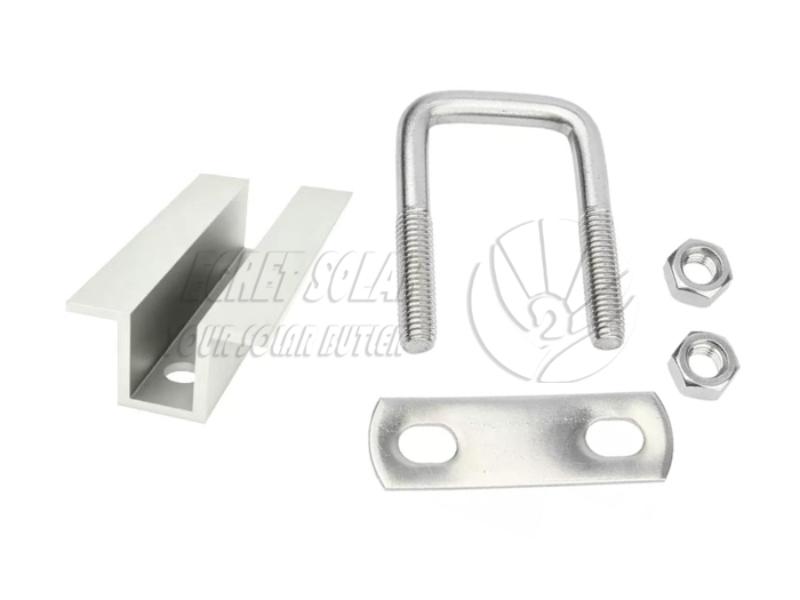

U-poldi pv-klambri täielik komplekt tarnitakse komplektina, lisatarvikuid pole vaja eraldi osta. Täielik komplekt koosneb järgmistest osadest:

1. Alumiiniumist keskmine klamber *1

( Al6005-T5 alumiiniumisulamist pressitud profiil, anodeeritud pind

2.Alumiiniumist pikk plaat*1

(Samast materjalist alumiiniumklamber)

3. U-polt *1:

(Q235 terasest kuumtsingitud, integraalselt painutatud, rooste- ja ilmastikukindel)

4.Lamedad seibid *2

( Kuumtsingitud standardkinnitused, lõdvenemis- ja libisemisvastased)

5. Ääriku mutrid või välised kuuskantmutrid *2

U päikese keskmise klambri omadused

Tasakaalustatud pingejaotus, mis hoiab ära paneeli libisemise

Alumiiniumklambri ning päikesepaneeli raami ja siini vaheline suur ühenduspind tagab ühtlase pingejaotuse võrreldes tavalise keskklambriga, vältides paneeli nihkumist tugeva tuule ja temperatuurikõikumiste korral.

Pikaajaline välistingimustes korrosioonikindlus

Kahekihiline päikesepatarei kinnitusklamber on vastupidav UV-kiirgusele, vihmale ja happe/leelise korrosioonile; U-poldid on kuumtsingitud, tagades roostevaba töö 15 aastaks isegi kõrge soolasisaldusega rannikualadel ja vihmastes lõunapiirkondades, sobides erinevatesse karmidesse väliskeskkondadesse.

Suurepärane müügijärgne teenindus

Meie toodetes on kasutatud kvaliteetseid terasest alusmaterjale ja 65µm tsingitud kiht, mis tagab 25-aastase kasutusea ja 12-aastase garantii.

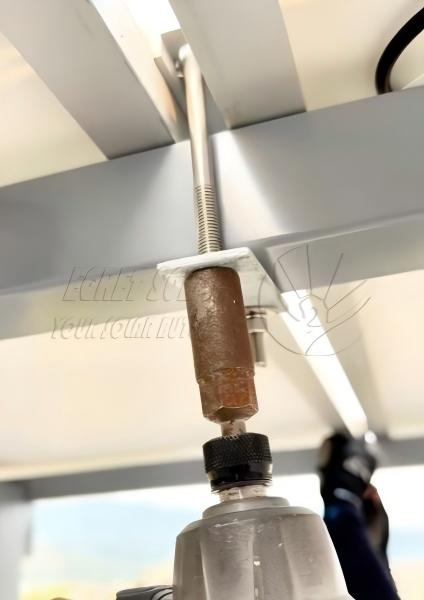

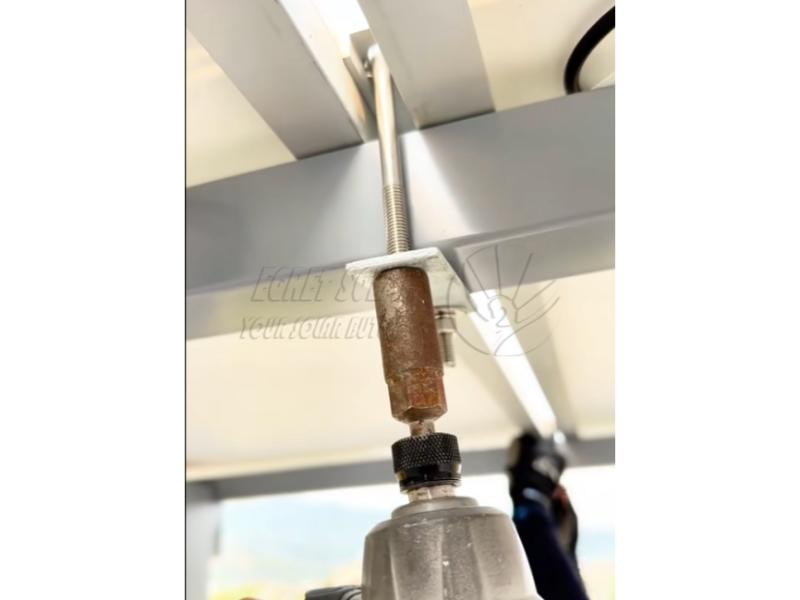

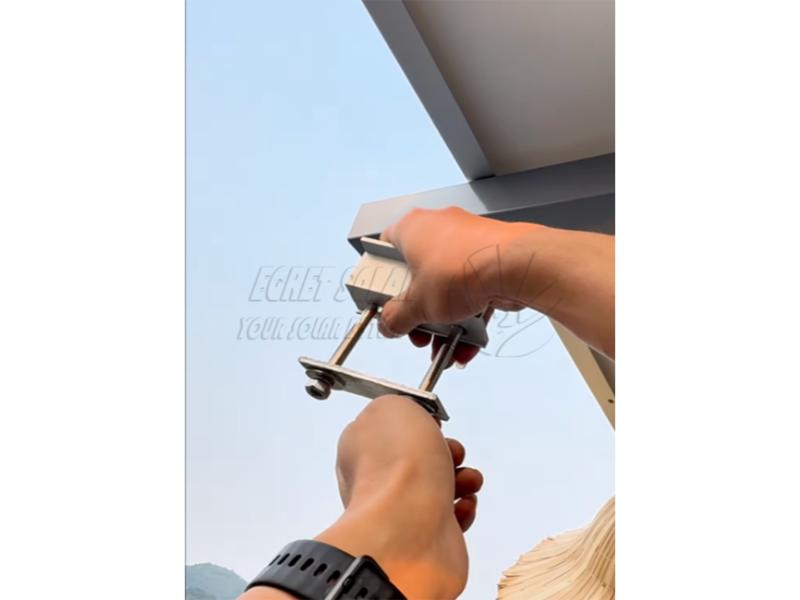

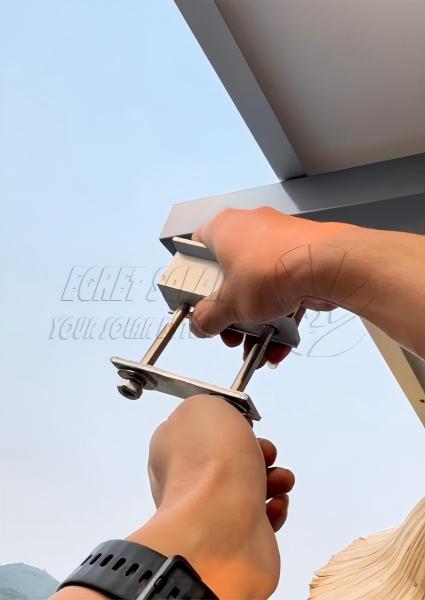

                                                                   Paigalduspilt Mauritiuse kliendi poolt

KKK

Q1. Milliste ruudukujuliste torutalade külge saab U-polt lukustuda?

A1. Standardsed U-poldid sobivad ristkülikukujuliste tsingitud/ZAM-terasest ruudukujuliste taladega. Kui teie kronstein kasutab spetsiaalseid laiuse/paksusega talasid, saame kohandada U-poldi kõrgust ja avanemislaiust vastavalt teie joonistele.

Q2. Kas seda klambrit saab kasutada mereäärsetes kõrge soolasisaldusega kohtades?

A2: Jah. Päikese U-keskklamber on UV-kindel ja happevihmakindel; kuumtsingitud kinnitusdetailid läbivad 500-tunnise soolapihustustesti. Väga söövitavates keskkondades, näiteks saartel, saab tsink-alumiinium-magneesiumpolti uuendada ja selle kasutusiga välistingimustes on üle 20 aasta.

K3: Kui paigalduskeskkond on karm, kas on soovitatud maandussüsteeme, mida saab selle keskmise klambriga kohandada?

V: Soovitame kasutada tugevat zam-ruudukujulist torusüsteemi, mis sobib tugeva lume ja tuulega piirkondadesse Euroopas. Keevitamist pole vaja, ühendamine ja fikseerimine toimub otse poltidega, mis muudab paigaldamise mugavaks.
